Модуль вывода дискретных сигналов предназначены для приема команд по шинам магистрали внутриблочного интерфейса и преобразования их в выходные дискретные сигналы управления исполнительными устройствами.
Расположение модулей в компоновочном каркасе произвольное, задается пользователем при построении рабочей программы.
| Код изделия | Количество
каналов |
Напряжение
коммутации, В |
Ток нагрузки, А | Ток срабатывания
защиты, А |
Ток потребления
по шине 5В, мА |
Паспорт | 3D модель |
| Модули вывода дискретных сигналов постоянного тока | |||||||
| СР35.01 | 16 (2 гр. х 8) | =24 (ОШ — «+») | ≤ 2 | 3,6* | ≤ 100 | ↓ файл pdf | ↓ файл |

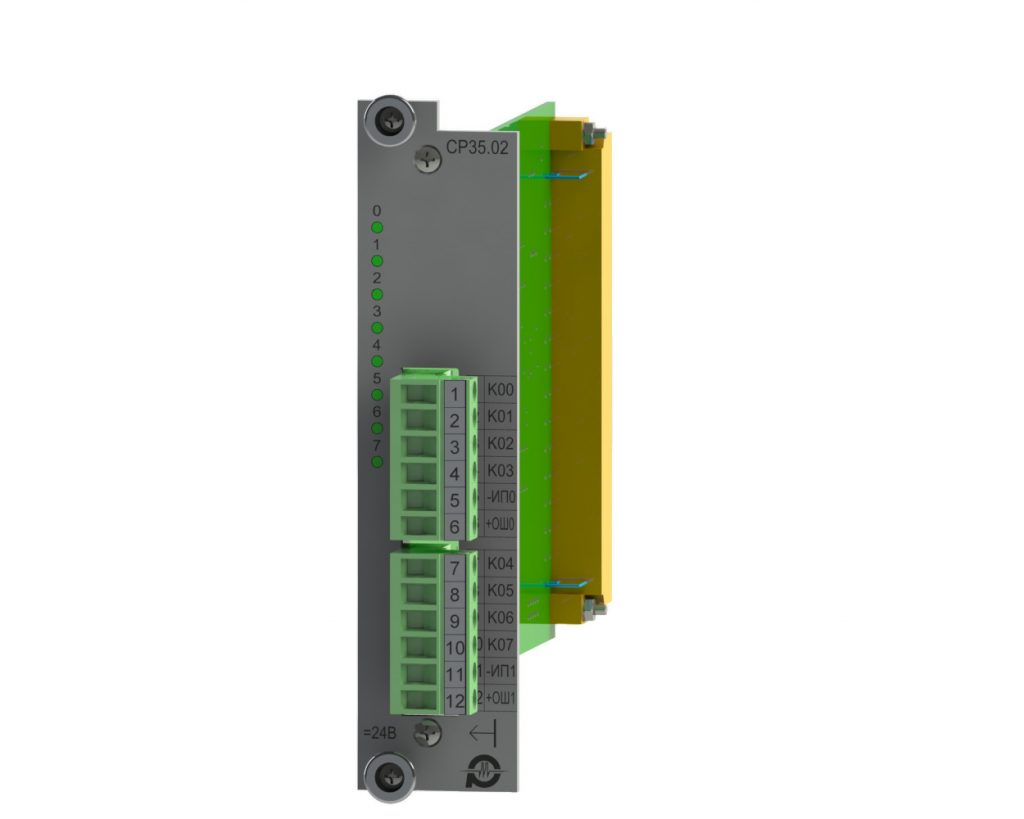

| СР35.02 | 16 (2 гр. х 4) | =24 (ОШ — «+») | ≤ 2 | 6** | ≤ 200 | ↓ файл pdf | ↓ файл |
| СР35.04 | 32 (4 гр. х 8) | =24 (ОШ — «+») | ≤ 0,3 | – | ≤ 255 | ↓ файл pdf | ↓ файл |
| Модули вывода дискретных сигналов переменного тока | |||||||
| СР35.03 | 8, симистор | ~110 / ~230 | ≤ 2 | 5 | ≤ 120 | ↓ файл pdf | ↓ файл |
| Модули вывода дискретных сигналов релейные | |||||||
| СР35.21 | 8 (4 изолир. + 2 гр. х 2) | ~220, =30 | ≤ 2 | – | ≤ 425 | ↓ файл pdf | ↓ файл |
| СР35.27 | 16 (2 гр. х 8) | ~110, =30 | ≤ 2 | – | ≤ 120 | ↓ файл pdf | ↓ файл |
* при срабатывании хотя бы одного канала – выключается вся группа, гаснет индикация каналов группы;
** при срабатывании одного канала – выключается канал, индикация канала — красная.
