Программируемые логические контроллеры МК 120

входов/выходов: до 256

ПЛК блочной архитектуры

Монтаж на DIN – рейку

Диапазон рабочих температур: от -40⁰С до +55⁰С

бортовое виброустойчивое исполнение

«горячее резервирование»

Описание
Модификации
Конфигуратор
Техническая документация
Цены

Программируемый логический контроллер МК120 относится к классу микроконтроллеров с количеством входов-выходов до 256.

Блочная конструкция, малые габариты, широкие коммуникационные возможности, множество функций, поддерживаемых системой программирования, удобство и простота при эксплуатации и обслуживании обеспечивают возможность эффективного применения МК120 для построения систем автоматизированного и автоматического управления в различных областях промышленного производства и непромышленной сферы:: — МК120 является продуктом российского производства с современными техническими характеристиками;

МК120 отвечают требованиям международных стандартов:: — МЭК 61131-2 — технические средства ПЛК;; — МЭК 61131-3 — языки программирования.

Контроллер МК120 отвечает требованиям Технических регламентов Таможенного союза:: — ТР ТС 020/2011 «Электромагнитная совместимость технических средств»;; — ТР ТС 004/2011 «О безопасности низковольтного оборудования» и подтверждается сертификатом соответствия № ЕАЭС RU C-RU.AM03.B.00257/19 Серия RU № 0143040.

ПЛК МК120 программируются на языке релейно-контактных схем (LD) и/или языке структурированного текста (ST) стандарта МЭК 61131-3 (системы программирования МК748v2) , блоки позиционирования — на языке, подобном ISO 66025 (системы программирования МК749v3).

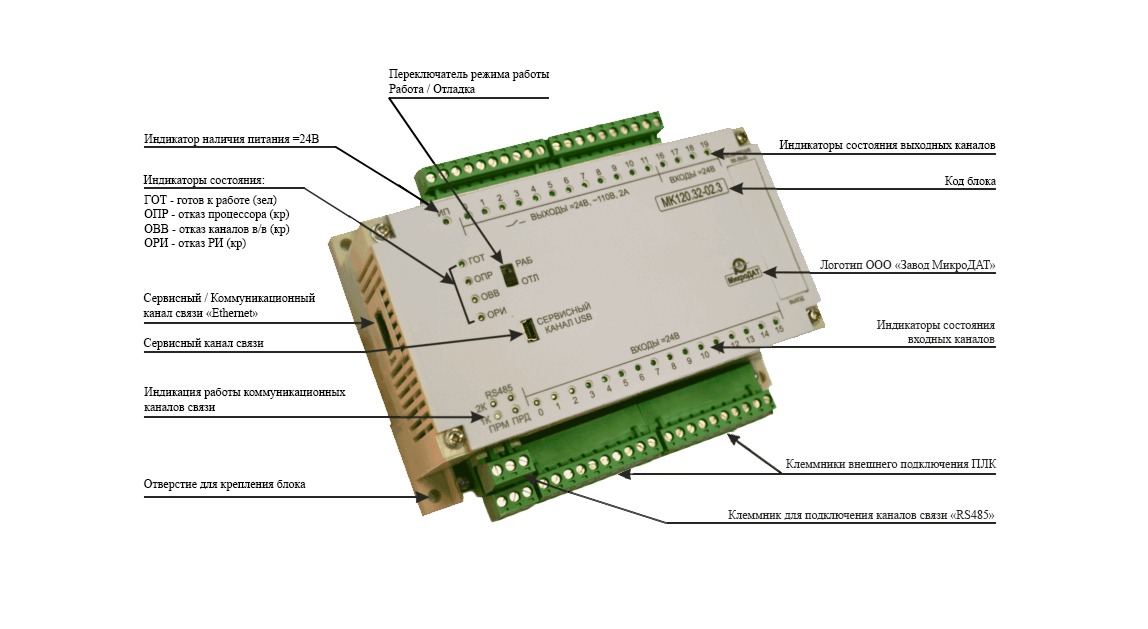

Органы управления и индикации, разъёмы внешних подключений ПЛК

Область применения ПЛК МК120

ПЛК МК120 используется для построения систем автоматизированного управления в различных областях промышленного производства:

легкая, перерабатывающая и пищевая промышленности;
металлургия;
станкостроение;
машиностроение;
конвейеры, подъемники, лифты, насосы, компрессоры, упаковочные автоматы;
модернизация автоматики железнодорожного транспорта и метрополитена;
нагревательные электрические и газовые печи;
системы автоматического регулирования, позиционирования, системы ЧПУ.

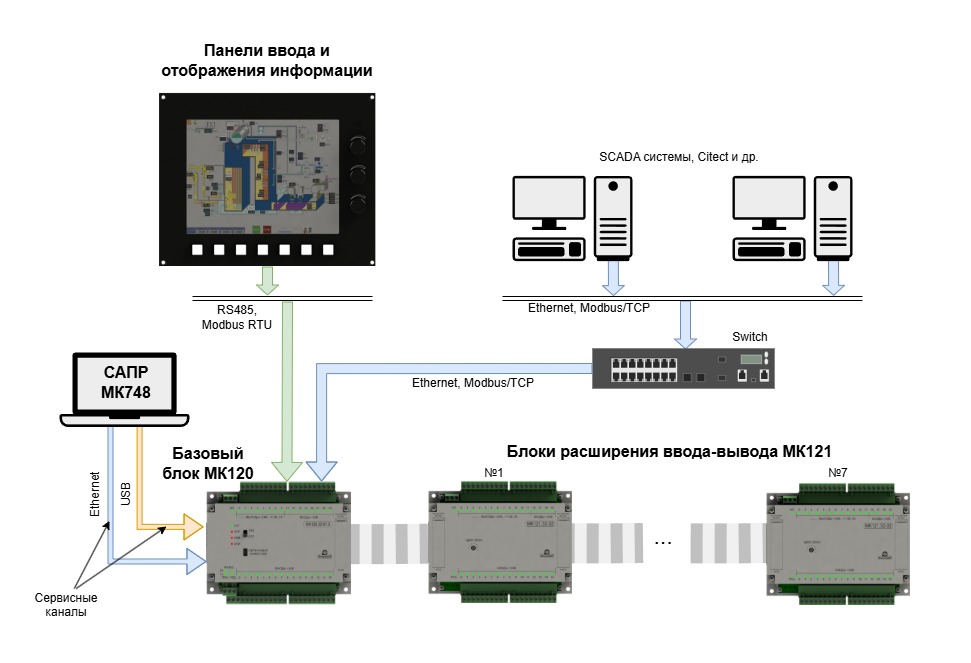

Структурная схема

Технические характеристики

Наименование параметра		Значение параметра
Максимальное количество входов/выходов		256
Объем памяти кода рабочей программы, Кбайт		512
Объем памяти текста рабочей программы (исходного проекта), Кбайт		384
Объем памяти таблицы данных, Кбайт		640
Время выполнения 1000 логических инструкций, мс		0,26
Среднее время выполнения 1000 инструкций (70% логических, 30% обработки данных), мс		0,3
Время выполнения 1000 инструкций обработки данных, мс	целые	0,4
Время выполнения 1000 инструкций обработки данных, мс	дробные	0,85 … 1,6
Сервисный канал связи		USB / Ethernet
Коммуникационные каналы	Канал №1	RS485, Modbus RTU
	Канал №2	RS485, Modbus RTU
	Канал №3	Ethernet, Modbus/TCP
Часы реального времени		есть
Канал расширения ввода – вывода (параллельный)		есть
Электропитание (напряжение постоянного тока), В		10,8…14,4 / 20,4…30
Габаритные размеры (одного блока) не более, мм	МК120.32,МК121.32,МК126.32,МК129	160 х 140 х 70
Габаритные размеры (одного блока) не более, мм	МК120.64, МК121.64	255 х 140 х 70
Диапазон рабочих температур, ⁰С	МК120, стандартный	5 … 55
Диапазон рабочих температур, ⁰С	МК120Т, расширенный	минус 40 … 55
Степень защиты по ГОСТ 14254		IP 20
Относительная влажность, %		10 … 95 (без конденсации влаги)
Гарантийный срок эксплуатации		36 месяцев

Приложение 1

Диапазоны универсальных аналоговых каналов

Тип сигнала / Датчика	Диапазон
Ток, мА	0…5; 0…20; 4…20; -20…+20
Напряжение, мВ	0…80; -80…+80
Преобразователь сопротивления , °С	ТСМ 50М, ТСМ 100М (α = 0,00426 °С-1): — 50…+ 200 ТСМ 50М, ТСМ 100М (α = 0,00428 °С-1): — 180… 200; ТСМ Pt50, ТСП Pt100 (α = 0,00385 °С-1): — 200…+750; ТСП 50П, ТСП 100П (α = 0,00391 °С-1): — 200…+750; ТСН 50Н, ТСН 100Н (α = 0,00617 °С-1): — 60… +180
Преобразователь термоэлектрический , °С	ТПП (R): — 50…1750; ТПП (S): — 50…1750; ТЖК (J): — 200…1200; ТМК (Т): — 200…400; ТХКн (Е): — 200…1000; ТХА (К): — 200…1350; ТНН (N): — 200…1300; ТВР (А-1): 0…2500; ТВР (А-2): 0…1800; ТВР(А-3): 0…1800; ТХК (L): — 200…800; ТМК (М): — 200…100; ТПР (В): 250…1820
Характеристика канала	• мин. время преобразования:– канала ≤ 12 мс; – блока ≤ 18 мс; • максимальная разрядность АЦП -16 бит; • допустимая приведенная погрешность ±0,1%; • входное сопротивление: – ток ≤ 250 Ом; – напряжение ≥ 100 кОм; • предусмотрено подключение датчиков температуры «холодного спая» DS18В20, ВИП-2; • 4-х проводная схема подключения термосопротивления; • диагностика канала, датчика температуры «холодного спая», блока.

Базовые блоки

Код блока	Количество входных каналов		Количество выходных каналов			Каналы связи		Паспорт	3Д модель
	дискр.=24В	аналоговые	дискретные		аналоговые	RS485 Modbus RTU	Ethernet Modbus TCP
	дискр.=24В	аналоговые	релейные., =24В, 2А; ~110В, 2А	транзисторные, =24В,2А	аналоговые	RS485 Modbus RTU	Ethernet Modbus TCP
МК120.32-01.0	24	—	8	—	—	—	—	↓ файл pdf	↓ файл
МК120.32-01.1						1	—	↓ файл pdf	↓ файл
МК120.32-01.2						2	—	↓ файл pdf	↓ файл
МК120.32-01.3						2	1	↓ файл pdf	↓ файл
МК120.32-02.0	20	—	12	—	—	—	—	↓ файл pdf	↓ файл
МК120.32-02.1						1	—	↓ файл pdf	↓ файл
МК120.32-02.2						2	—	↓ файл pdf	↓ файл
МК120.32-02.3						2	1	↓ файл pdf	↓ файл
МК120.32-04.0	16	—	—	16	—	—	—	↓ файл pdf	↓ файл
МК120.32-04.1						1	—	↓ файл pdf	↓ файл
МК120.32-04.2						2	—	↓ файл pdf	↓ файл
МК120.32-04.3						2	1	↓ файл pdf	↓ файл
МК120.32-06.0	12	8 программная конфигурация ток: (0..5; 0..20; 4..20; ± 20) мА	8	4	—	—	—	↓ файл pdf	↓ файл
МК120.32-06.1						1	—	↓ файл pdf	↓ файл
МК120.32-06.2						2	—	↓ файл pdf	↓ файл
МК120.32-06.3						2	1	↓ файл pdf	↓ файл
МК120.32-14.0	8	8 программная конфигурация ток, напряжение: (0…5; 0…20; 4…20; -20…20)мА; (0…80; -80…80)мВ;термосопротивление: ТСМ 50М; ТСМ 100М; ТСП 50П, ТСП 100П, ТСН 50Н, ТСН 100Н термопары: ТПП (R);ТПП (S);ТЖК (J);ТМК(Т);ТХКн (Е); ТХА (К);ТНН (N); ТХК (L); ТМК(М); ТПР (В) ТВР (А-1); ТВР (А-2); ТВР(А-3); (диапазон температуры в Приложении 1)	8	—	—	—	—	↓ файл pdf	↓ файл
МК120.32-14.1						1	—	↓ файл pdf	↓ файл
МК120.32-14.2						2	—	↓ файл pdf	↓ файл
МК120.32-14.3						2	1	↓ файл pdf	↓ файл

Код блока	Количество входных каналов			Количество дискретных выходных каналов			Каналы связи		Паспорт
	дискретные		аналоговые	транзисторные	релейные		RS485 Modbus RTU	Ethernet Modbus TCP
	=24В	=12В	аналоговые	=24В,2А	=24В,2А ~110В,2А	~110В,2А ~230В,5А	RS485 Modbus RTU	Ethernet Modbus TCP
МК120.32-15.0	8	—	4 программная конфигурация ток, напряжение: (0…5; 0…20; 4…20; -20…20)мА; (0…80; -80…80)мВ;термосопротивление: ТСМ 50М; ТСМ 100М; ТСП 50П, ТСП 100П, ТСН 50Н, ТСН 100Н термопары: ТПП (R);ТПП (S);ТЖК (J);ТМК(Т);ТХКн (Е); ТХА (К);ТНН (N); ТХК (L); ТМК(М); ТПР (В) ТВР (А-1); ТВР (А-2); ТВР(А-3); (диапазон температуры в Приложении 1)	8	—	—	—	↓ файл pdf	↓ файл
МК120.32-15.1						1	—	↓ файл pdf	↓ файл
МК120.32-15.2						2	—	↓ файл pdf	↓ файл
МК120.32-15.3						2	1	↓ файл pdf	↓ файл
МК120.32-16.1	—	8	4 программная конфигурация ток: (0…5; 0…20; 4…20; ±20) мА	4	4	1	—	↓ файл pdf	↓ файл
МК120.32-16.2						2	—	↓ файл pdf	↓ файл
МК120.32-16.3						2	1	↓ файл pdf	↓ файл
МК120.32-19.0	8	—	4 программная конфигурация ток: (0…5; 0…20; 4…20; ±20) мА	4	4	—	—	↓ файл pdf	↓ файл
МК120.32-19.1						1	—	↓ файл pdf	↓ файл
МК120.32-19.2						2	—	↓ файл pdf	↓ файл
МК120.32-19.3						2	1	↓ файл pdf	↓ файл
МК120.32-20.0	8	—	8 программная конфигурация ток: (0…5; 0…20; 4…20; ±20) мА	8	—	—	—	↓ файл pdf	↓ файл
МК120.32-20.1						1	—	↓ файл pdf	↓ файл
МК120.32-20.2						2	—	↓ файл pdf	↓ файл
МК120.32-20.3						2	1	↓ файл pdf	↓ файл
МК120.32-21.0	8	—	8 программная конфигурация напряжение: (0…5; 0…10; ±10) В	8	—	—	—	↓ файл pdf	↓ файл
МК120.32-21.1						1	—	↓ файл pdf	↓ файл
МК120.32-21.2						2	—	↓ файл pdf	↓ файл
МК120.32-21.3						2	1	↓ файл pdf	↓ файл

Код блока	Количество входных каналов		Количество выходных каналов	Каналы связи		Паспорт	3Д модель
	дискр. =24В	аналоговые	дискретные, релейные	RS485 Modbus RTU	Ethernet Modbus TCP
	дискр. =24В	аналоговые	=24В,2А; ~110В,2А	RS485 Modbus RTU	Ethernet Modbus TCP
МК120.32-22.0	8	8 программная конфигурация термопары: ТПП (R); ТПП (S); ТЖК (J); ТМК (Т); ТХКн (Е); ТХА (К); ТНН (N); ТХК(L); ТВР (А-1); ТВР (А-2); ТВР(А-3); ТМК (М); ТПР (В)(диапазон температуры в Приложении 1)	8	—	—	↓ файл pdf	↓ файл
МК120.32-22.1				1	—	↓ файл pdf	↓ файл
МК120.32-22.2				2	—	↓ файл pdf	↓ файл
МК120.32-22.3				2	1	↓ файл pdf	↓ файл
МК120.32-23.0	8	8 программная конфигурация термосопротивление: ТСМ 50М; ТСМ 100М; ТСП 50П, ТСП 100П; ТСН 50Н, ТСН 100Н(диапазон температуры в Приложении 1)	8	—	—	↓ файл pdf	↓ файл
МК120.32-23.1				1	—	↓ файл pdf	↓ файл
МК120.32-23.2				2	—	↓ файл pdf	↓ файл
МК120.32-23.3				2	1	↓ файл pdf	↓ файл

Код блока	Количество входных каналов	Количество выходных дискр каналов			Каналы связи		Паспорт	3Д модель
Код блока	дискр=24В	релейные =24В, 2А, ~110В,2А	транзисторные =24В, 2А	симисторные ~110В, 2А	RS485 Modbus RTU	Ethernet Modbus TCP	Паспорт	3Д модель
МК120.64-01.0	48	16	—	—	—	—	↓ файл pdf	↓ файл
МК120.64-01.1					1	—	↓ файл pdf	↓ файл
МК120.64-01.2					2	—	↓ файл pdf	↓ файл
МК120.64-01.3					2	1	↓ файл pdf	↓ файл
МК120.64-02.0	40	24	—	—	—	—	↓ файл pdf	↓ файл
МК120.64-02.1					1	—	↓ файл pdf	↓ файл
МК120.64-02.2					2	—	↓ файл pdf	↓ файл
МК120.64-02.3					2	1	↓ файл pdf	↓ файл

Характеристика канала	МК120.ХХ-01.0	МК120.ХХ-01.1	МК120.ХХ-01.2	МК120.ХХ-01.3
Сервисный: USB, ver2.0 (Full Speed)	1	1	1	1
Сервисный / коммуникационный: интерфейс– Ethernet;протокол- Modbus TCP; скорость обмена — 10/100 Мбит/с	—	—	—	1
Коммуникационный: интерфейс- RS485; протокол — Modbus RTU; скорость обмена — 9,6…115,2 кбит/с	—	1	2	2
Ввода-вывода: «РАСШИРЕНИЕ ВВ./ВЫВ.ВЫХОД»; протокол — специализированный	1	1	1	1

Блоки расширения с параллельным каналом подключения

Код блока	Количество входных каналов		Количество выходных каналов			Параллельный канал связи		Паспорт	3Д модель
	дискр. =24В	аналоговые	дискретные			вход	выход
	дискр. =24В	аналоговые	релейные, =24В, 2А; ~110В, 2А	транзисторные, =24В,2А	аналоговые	вход	выход

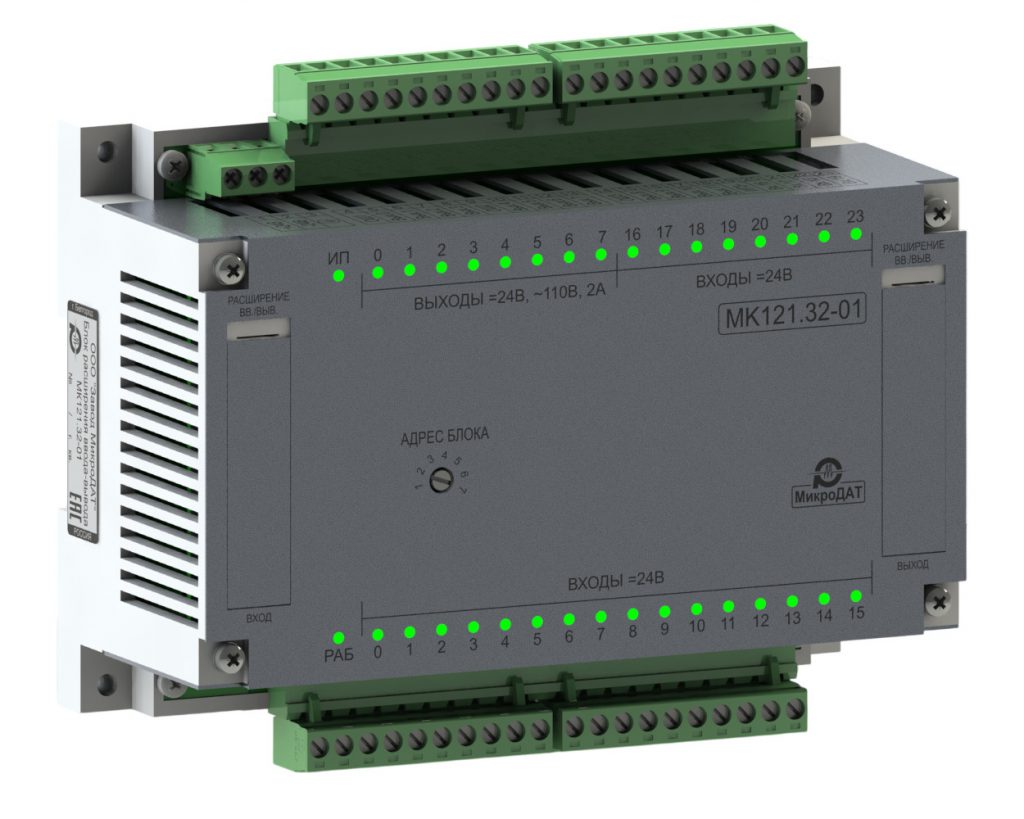

МК121.32-01	24	—	8	—		1	1	↓ файл pdf	↓ файл
МК121.32-02	20	—	12	—		1	1	↓ файл pdf	↓ файл
МК121.32-04	16	—	—	16	—	1	1	↓ файл pdf	↓ файл

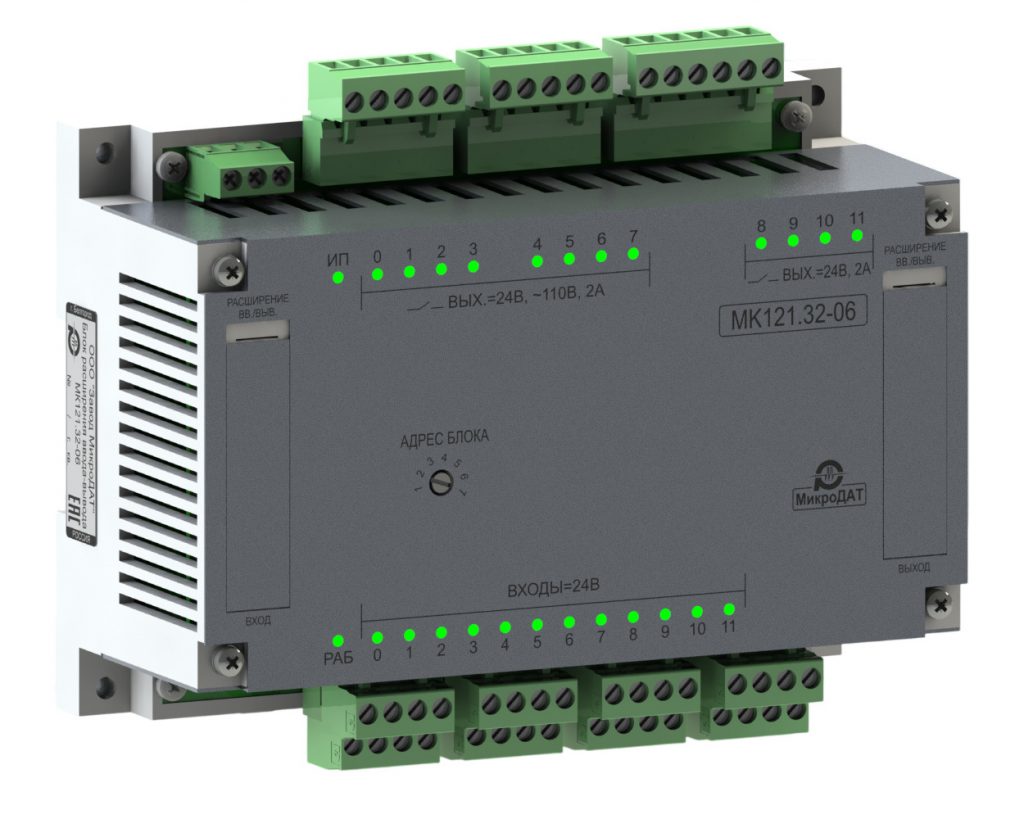

МК121.32-06	12	8 программная конфигурация ток: (0…5; 0…20; 4…20; ±20)мА	8	4	—	1	1	↓ файл pdf	↓ файл

Код блока	Количество входных каналов		Количество выходных каналов		Параллельный канал связи		Паспорт	3Д модель
	дискр. =24В	аналоговые	дискретн., релейные		вход	выход
	дискр. =24В	аналоговые	=24В, 2А; ~110В, 2А	=24В,5А; ~230В, 5А	вход	выход
МК121.32-14	8	8 программная конфигурация ток, напряжение: (0…5; 0…20; 4…20; -20…20) мА; (0…80; -80…80) мВтермосопротивление: ТСМ 50М; ТСМ 100М; ТСП 50П; ТСП 100П; ТСН 50Н; ТСН 100Н термопары: ТПП (R); ТПП (S); ТЖК (J); ТМК (Т); ТХКн (Е); ТХА (К); ТНН (N); ТХК (L); ТМК (М); ТПР (В); ТВР (А-1); ТВР (А-2); ТВР(А-3) (диапазон температуры в Приложении 1)	8	—	1	1	↓ файл pdf	↓ файл

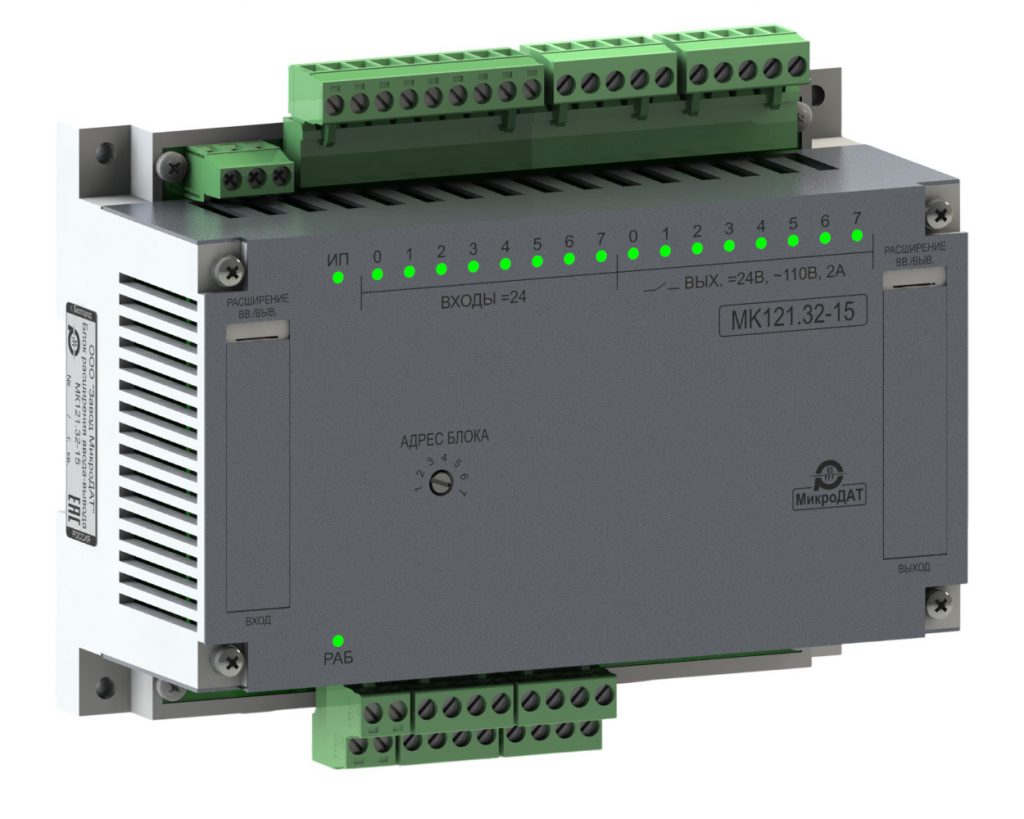

МК121.32-15	8	4 программная конфигурация ток, напряжение: (0…5; 0…20; 4…20; -20…20) мА; (0…80; -80…80) мВтермосопротивление: ТСМ 50М; ТСМ 100М; ТСП 50П; ТСП 100П; ТСН 50Н; ТСН 100Н термопары: ТПП (R); ТПП (S); ТЖК (J); ТМК (Т); ТХКн (Е); ТХА (К); ТНН (N); ТХК (L); ТМК (М); ТПР (В); ТВР (А-1); ТВР (А-2); ТВР(А-3) (диапазон температуры в Приложении 1)	8	—	1	1	↓ файл pdf	↓ файл
МК121.32-19	8	4 программная конфигурация ток: (0…5; 0…20; 4…20; ±20) мА;	4	4	1	1	↓ файл pdf	↓ файл

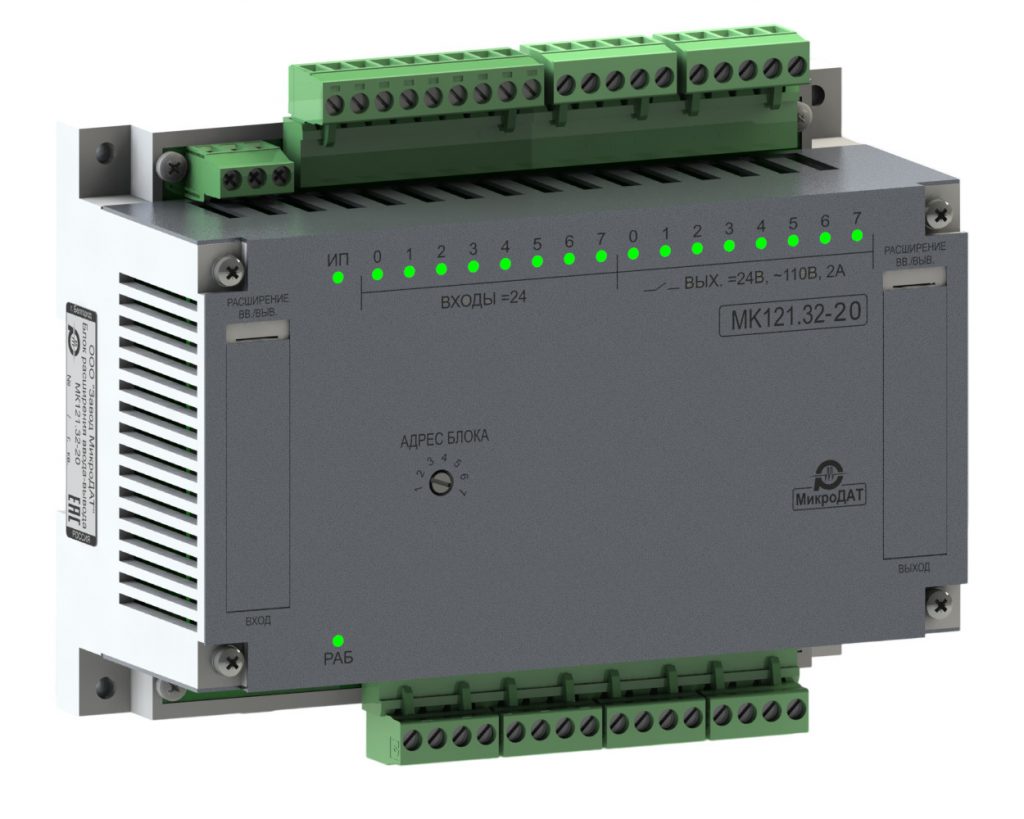

МК121.32-20	8	8 программная конфигурация ток: (0…5; 0…20; 4…20; ±20) мА	8	—	1	1	↓ файл pdf	↓ файл
МК121.32-21	8	8 программная конфигурация напряжение: (0…5; 0…10; ±10) В;	8	—	1	1	↓ файл pdf	↓ файл
МК121.32-22	8	8 программная конфигурация термопары: ТПП (R); ТПП (S); ТЖК (J); ТМК (Т); ТХКн (Е); ТХА (К); ТНН (N); ТХК(L); ТВР (А-1); ТВР (А-2); ТВР(А-3); ТМК (М); ТПР (В)(диапазон температуры в Приложении 1)	8	—	1	1	↓ файл pdf	↓ файл
МК121.32-23	8	8 программная конфигурация термосопротивление: ТСМ 50М; ТСМ 100М; ТСП 50П, ТСП 100П; ТСН 50Н, ТСН 100Н(диапазон температуры в Приложении 1)	8	—	1	1	↓ файл pdf	↓ файл

МК121.64

Код блока	Количество входных каналов	Количество выходных каналов			Параллельный канал связи		Паспорт	3Д модель
Код блока	дискр., =24 В	рел., =24В, 2А; ~110В, 2А	транзисторные, =24В, 2А	симисторные, ~110В, 2А	вход	выход	Паспорт	3Д модель
МК121.64-01	48	16	—	—	1	1	↓ файл pdf	↓ файл
МК121.64-02	40	24	—	—	1	1	↓ файл pdf	↓ файл
