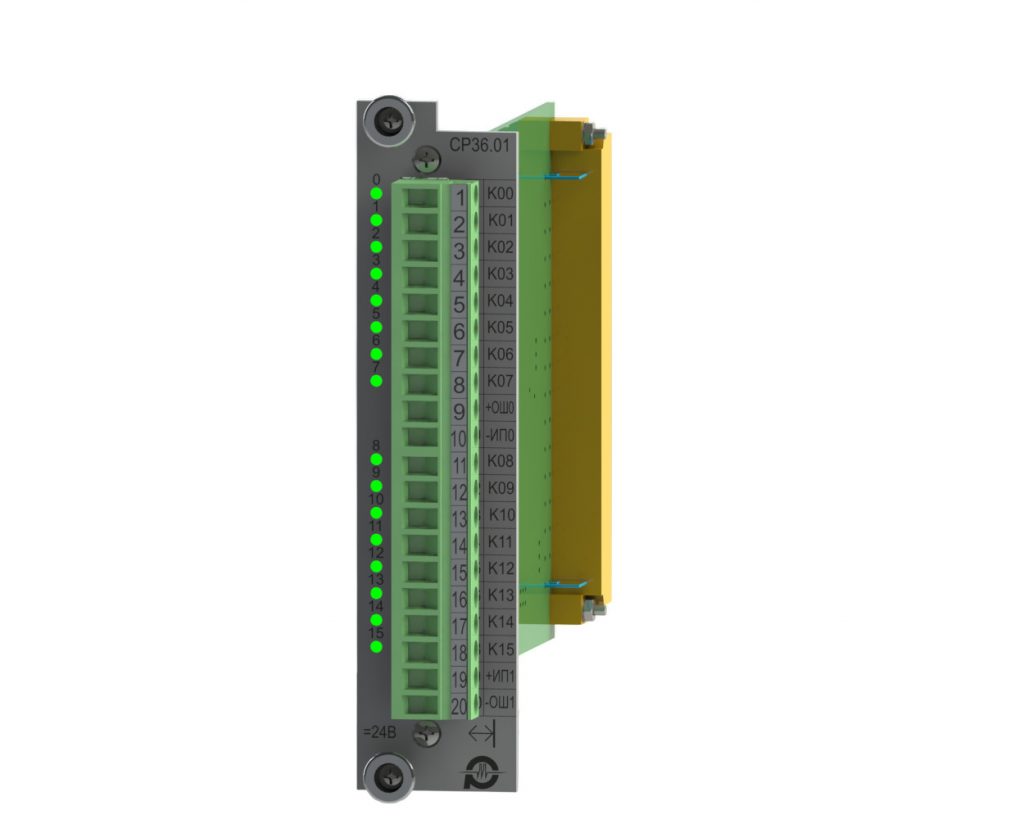

Модуль ввода-вывода дискретных сигналов постоянного тока СР36.01 предназначен для преобразования входных дискретных сигналов постоянного тока в сигналы внутриблочного интерфейса и приема команд по шинам магистрали внутриблочного интерфейса с преобразования их в выходные дискретные сигналы управления исполнительными устройствами.
Расположение модуля в компоновочном каркасе произвольное, задается пользователем при построении рабочей программы. Применяется для оптимизации общего количества дискретных сигналов при компоновке ПЛК.
| Код изделия | СР36.01 |
| Количество каналов ввода | 8 |
| Входное напряжение, В | =24 (ОШ — «-») |
| Диапазон входного напряжения, В | 15 … 30 |
| Входной ток по каналу, мА | ≤ 12 |
| Количество каналов вывода | 8 |
| Напряжение коммутации, В | =24 (ОШ — «+») |
| Ток нагрузки, А | ≤ 2 |
| Ток срабатывания защиты, А | 3,6* |
| Ток потребления по шине 5В, мА | ≤ 160 |
| Паспорт | ↓ файл pdf |
| 3D модель | ↓ файл |
* при срабатывании хотя бы одного канала – выключается вся группа, гаснет индикация каналов группы.
