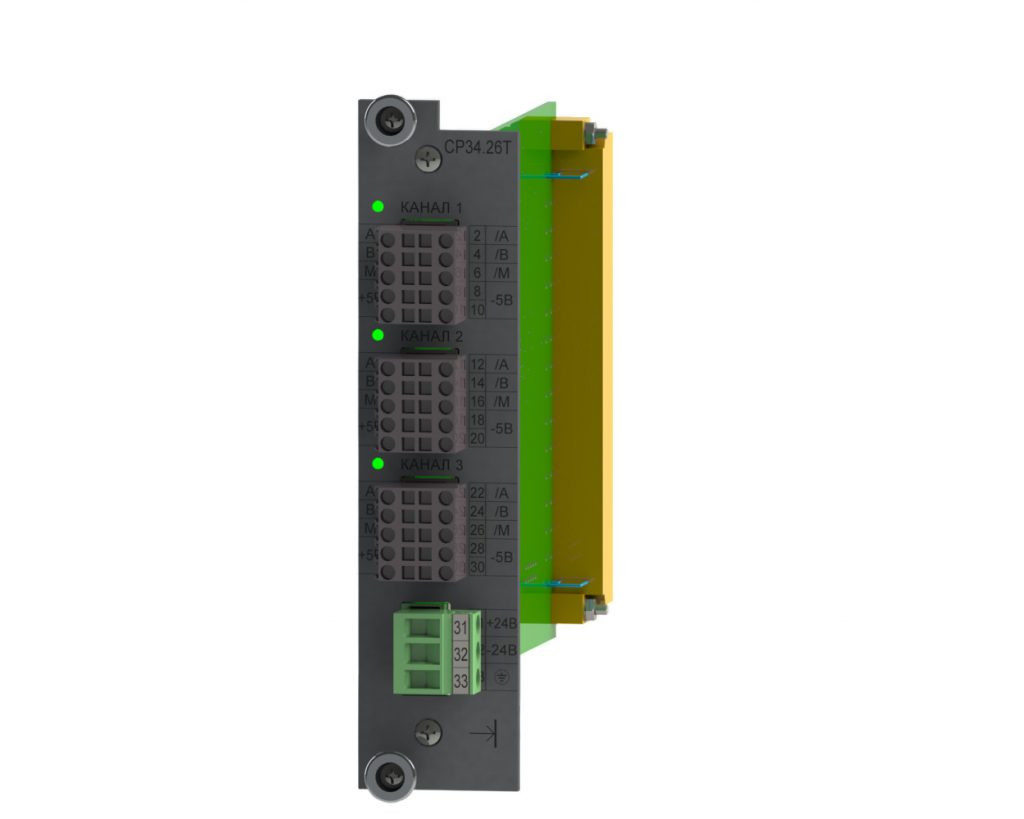

Модуль предназначен для приема и обработки сигналов, поступающих от фотоимпульсных датчиков положения. Модуль позволяет накапливать информацию в двух четырнадцати разрядных счетчиках в виде двоичного прямого или дополнительного кода. Модуль обеспечивает оперативное питание датчиков. Дополнительно модуль оснащен «быстрыми» каналами ввода и каналами вывода дискретных сигналов.
Расположение модулей возможно только в базовом каркасе. Расположение произвольное, задается пользователем при построении рабочей программы.
| Характеристика | СР34.26 | |
| Количество каналов обработки | 3 (16 разрядные) | |
| Уровни напряжения
входных сигналов |
Лог. «1» (импульс) | от 3,2 до 5,25 В |
| Лог. «0» (пауза) | от 0 до 0,8 В | |
| Сигналы датчиков А, В | импульсы прямоугольной формы, сдвинутые относительно друг друга на 90°±10% | |
| Сигналы датчиков /А, /В | инверсные относительно А, В | |
| Сигналы датчиков М, /М | сигналы «нуль-метки» | |
| Частота следования импульсов | не более 1 МГц | |
| Скважность следования импульсов | 2,0±0,2 | |
| Входной ток по цепям сигналов | не более 10 мА | |
| Встроенный источник питания датчиков | Uвх=24В; Uвых=5В; Pвых=5Вт | |
| Ток потребления по цепи 24В | не более 420 мА | |
| Ток потребления по шине 5В | не более 220 мА | |
| 3D модель | ↓ файл | |
| Паспорт | ↓ файл pdf | |
