Каркас компоновочный предназначен для размещения и электрического объединения модулей электропитания, микропроцессорного и ввода-вывода с целью их совместного функционирования. Каркас компоновочный выпускается в модификациях, отличающихся количеством установочных мест для модулей ввода/вывода. Шаг установки модулей электропитания и микропроцессорного — 45,72 мм; модулей ввода/вывода — 30,48 мм.
| Код изделия | Габаритные размеры, мм | Количество модулей
ввода/вывода, шт |
Паспорт | 3D модель |
| СК10.02-01 | 265 х 145 х 200 | 4 | ↓ файл | ↓ файл |
| СК10.02-02 | 387 х 145 х 200 | 8 | ↓ файл | ↓ файл |
| СК10.02-03 | 478 х 145 х 200 | 11 | ↓ файл | ↓ файл |
| СК10.02-04 | 631 х 145 х 200 | 16 | ↓ файл | ↓ файл |

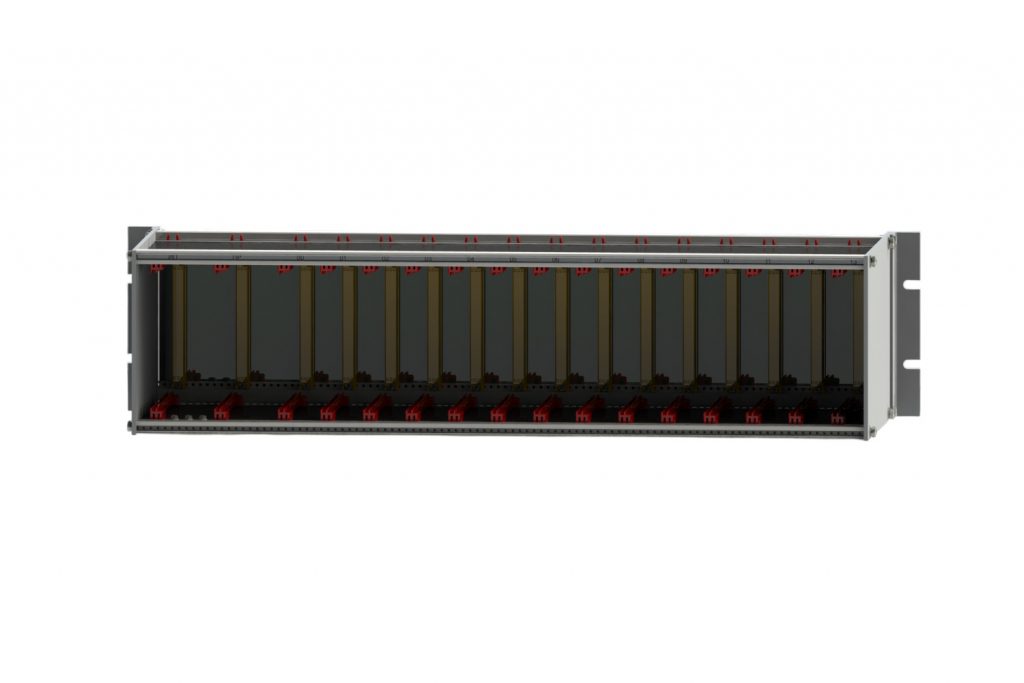

| СК10.02-05 | 568 х 145 х 200 | 14 | ↓ файл | ↓ файл |
